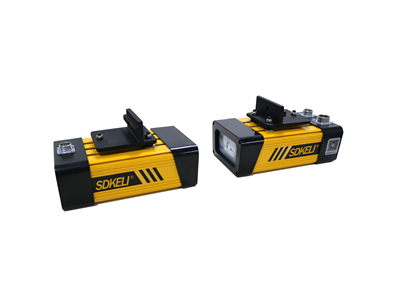

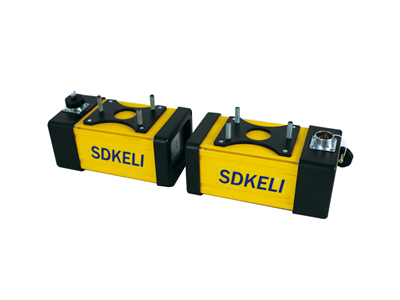

BLPS型折彎?rùn)C(jī)保護裝置
產品介紹：BLPS型折彎?rùn)C(jī)保護裝置是針對液壓折彎?rùn)C(jī)人身安全保護而設計開發的一款安全四級光電保護裝置。它采用的動態檢測技術通過了TüV功能安全四級評估，并獲得了國家發明專利。該產品通過了EMC和LVD認證，完全達到了國際同類產品的先進技術水平。BLPS型折彎?rùn)C(jī)保護裝置在折彎?rùn)C(jī)上模模尖附件裝置保護區域，它為操作者在接近上模模尖區域的手臂和手指提供有效的安全保護。它兼顧了操作者的安全和機器的生產效率，是目前最有效的一個解決方案。BLPS系列折彎?rùn)C(jī)保護裝置傳感器分為C型和D型，C型傳感器整機體積小，適用于安裝空間緊湊的場景，D型傳感器具有較強的抗振性能，安裝對光簡單快捷。
分享到：產品特點
BLPS型折彎?rùn)C(jī)保護裝置傳感器可以單獨配合折彎?rùn)C(jī)系統使用。每個檢測單元提供兩路獨立的安全輸出，輸出形式為PNP，通光時為ON狀態，輸出高電平；遮光時為OFF狀態，輸出低電平。遮光物體撤除后，OSSD自動進入ON狀態，3路接收單元對應6路OSSD輸出
傳感器根據折彎?rùn)C(jī)系統的不同，可選擇配置不同的控制器，實現不同的應用功能
1、一類激光產品，對人眼安全，可檢測到4mm的物體，并允許振動偏差2、在折彎?rùn)C(jī)上模模尖附近形成保護區域，并與上模模尖隨動，實現實時監控
3、提供完善的功能設計，多種操作模式：“正常模式”、“折盒模式”和“抑制模式”，滿足加工不同形狀零件的安全保護要求
4、可配置獨立的控制器系統，對自身無程序編輯能力的折彎?rùn)C(jī)同樣適用
5、BLPS折彎?rùn)C(jī)保護裝置抗電磁干擾、光干擾能力強
6、冗余設計，雙路輸出，安全可靠
7、D型折彎?rùn)C(jī)保護裝置EMC和抗振性能提升，接線簡化，提供便攜式磁吸對光輔助裝置，對光更輕松
產品組成
由發射器、接收器、控制器、傳輸線、信號線、和電源線組成典型布線圖
 |

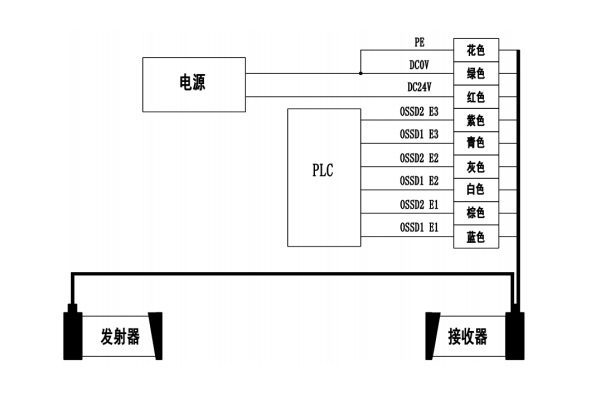

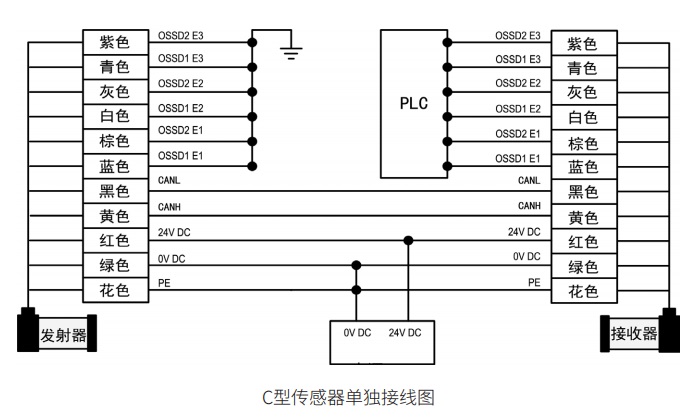

| C型傳感器單獨接線圖 |
 |
| D型傳感器單獨接線圖 |
| C型傳感器技術參數 | ||
|---|---|---|
| 安全等級 | Type4(IEC61496);PLe(ISO13849) | |
| 執行標準 | 2006/42/EC(機械安全指令)；2004/108/EC(EMC指令)；IEC61496-1；IEC61496-2；ISO13849-1 | |
| 光學特性 | ||
| 檢測光源 | 一類激光，波長635nm | |
| 檢測距離 | 0~20m | |
| 有效孔徑角 | ≤1.5mrad | |
| 環境特性 | ||
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -40℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 抗光干擾 | 白熾光源 | 3000Lux |
| 熒光光源 | 3000Lux | |
| 太陽光源 | 10000Lux | |
| EMC | EMS | 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求 |
| EMI | 符合EN61326-1和EN55011中對工業現場的電磁輻射要求 | |
| 抗振能力 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | |
| 抗沖擊能力 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | |
| 防護等級 | IP65 | |
| 外形尺寸 | 170×92×90mm | |
| 電氣特性 | ||
| 電源電壓 | 24VDC±20%（紋波±5%） | |
| 功耗 | ≤3.5W | |
| 消耗電流 | 發射器 | ≤50mA |
| 接受器 | ≤100mA（無負載） | |
| 響應時間 | ≤20ms | |
| 安全輸出（OSSD） | PNP輸出，每束檢測光輸出兩路控制信號;ON狀態時，lout≤200mA,Vout≥Vcc-2V;OFF狀態時，lout≤1mA,Vout≤2V | |
| D型傳感器技術參數 | ||
|---|---|---|
| 安全等級 | Type4(IEC61496);PLe(ISO13849) | |
| 執行標準 | 2006/42/EC(機械安全指令)；2004/108/EC(EMC指令)；IEC61496-1；IEC61496-2；ISO13849-1 | |
| 光學特性 | ||
| 檢測光源 | 一類激光，波長635nm | |
| 檢測距離 | 0~20m | |
| 有效孔徑角 | ≤1.5mrad | |
| 環境特性 | ||
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -40℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 同源光干擾 | 相同設計的發射元件的干擾光，不會導致BLPS產生危險失敗 | |
| 抗振能力 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | |
| 抗沖擊能力 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | |
| 防護等級 | IP65 | |
| 外形尺寸 | 202×120×110mm | |
| 電氣特性 | ||
| 電源電壓 | 24VDC±20%（紋波±5%） | |
| 功耗 | ≤3.5W | |
| 消耗電流 | 發射器 | ≤50mA |
| 接受器 | ≤100mA（無負載） | |
| 響應時間 | ≤20ms（整機包含控制器） | |
| 安全輸出（OSSD） | PNP輸出，每束檢測光輸出兩路控制信號;ON狀態時，lout≤200mA,Vout≥Vcc-2V;OFF狀態時，lout≤1mA,Vout≤2V;保護區域通光時處于ON狀態，遮光時處于OFF狀態 | |
| 防止相互干擾功能 | 回避光干擾算法 | |

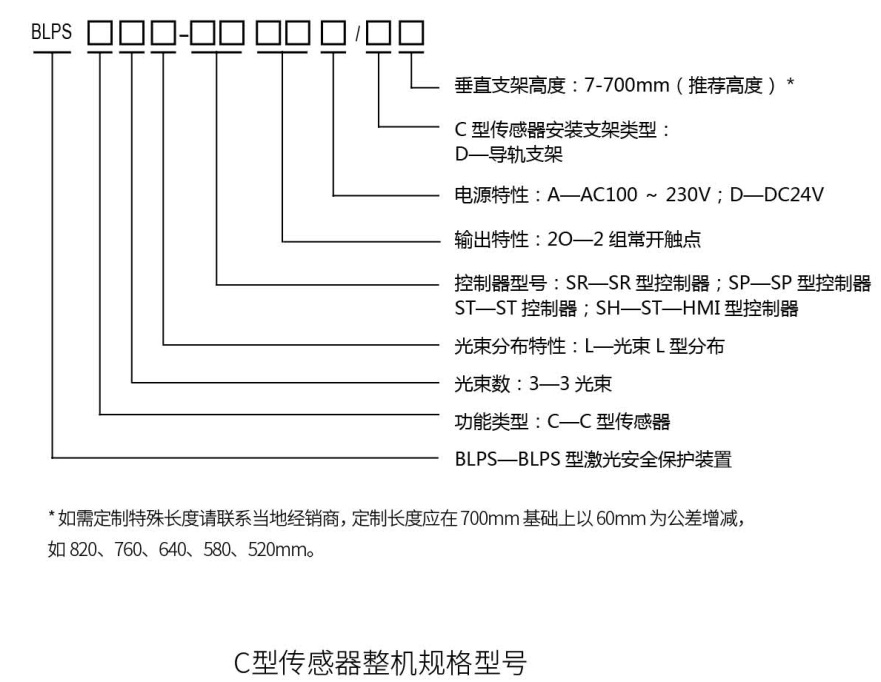

整機規格型號
 |
 |
 |

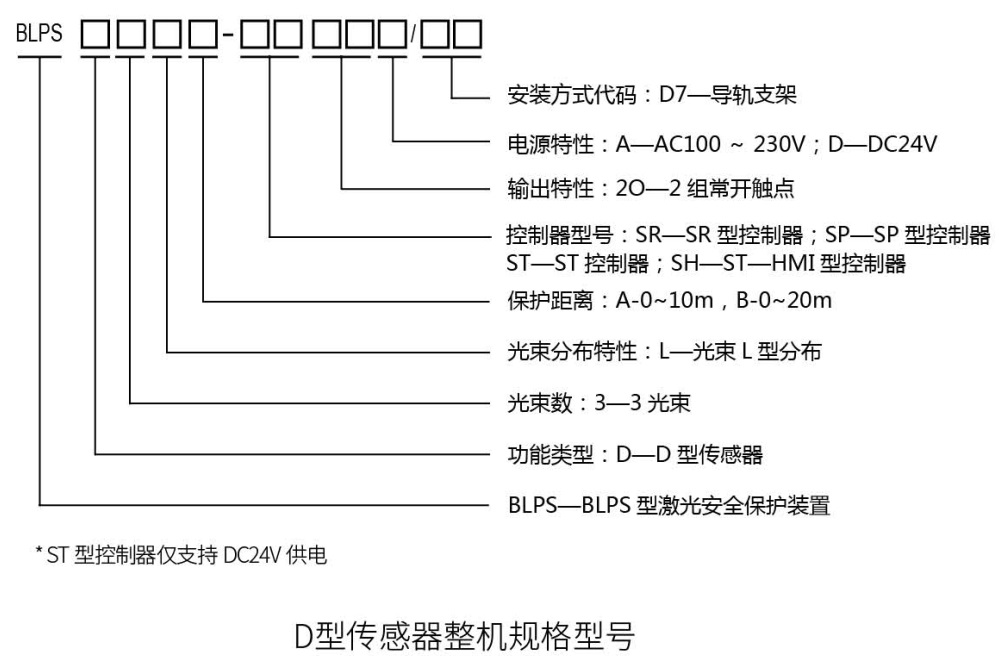

| D型傳感器整機規格型號 |
 |

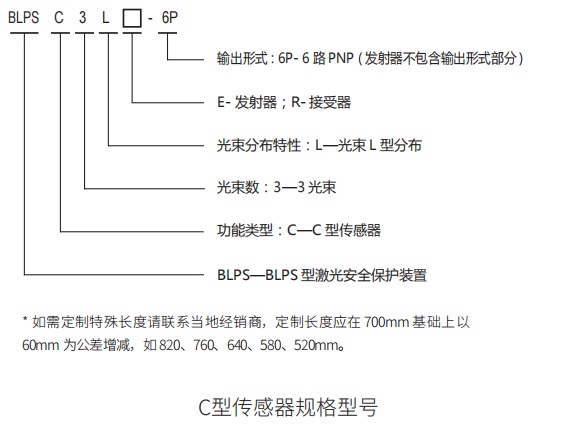

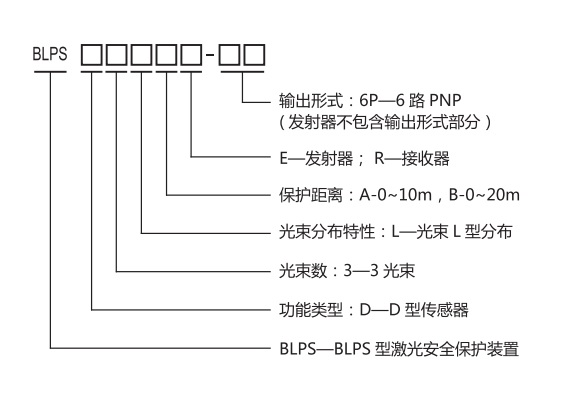

| D型傳感器規格型號 |
 |
 |

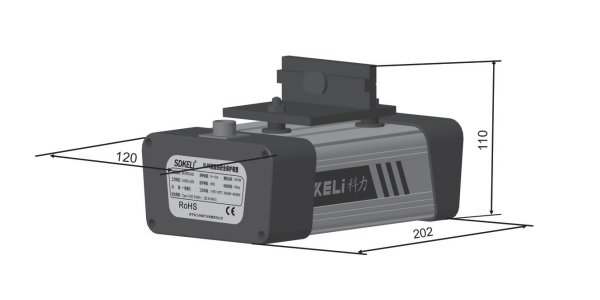

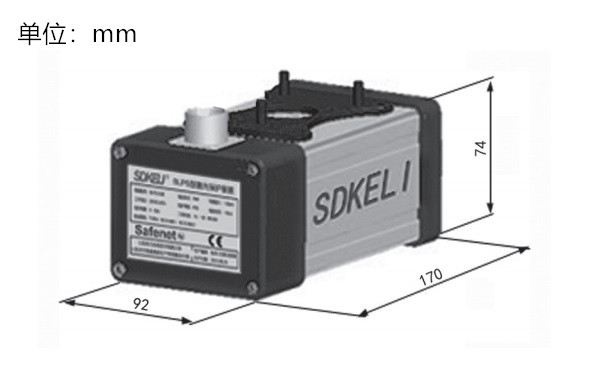

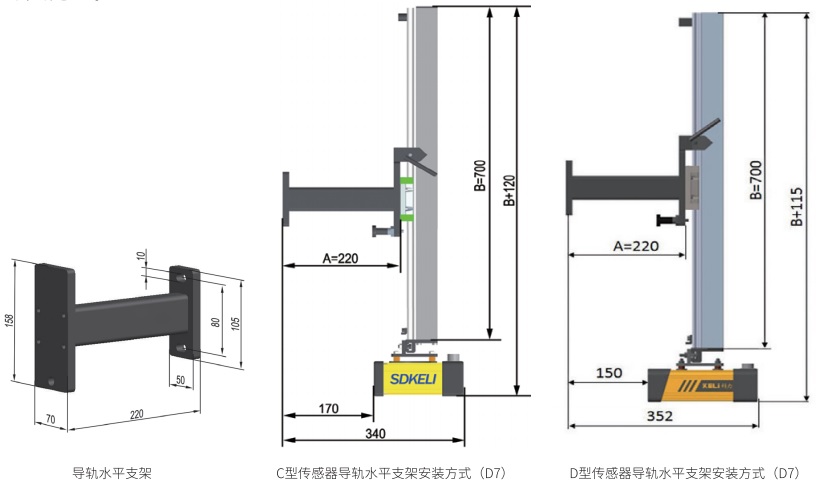

| C型傳感器外觀尺寸 | D型傳感器外觀尺寸 |
 |
