產品特點
1、高安全性的小型化安全光柵，采用TÜV驗證的光幕技術平臺研發而成2、高可靠性的小型化安全光柵，體積精小且內部有骨架支撐，結構穩定可靠
3、高性價比的小型化安全光柵，性能優越，可靠并經濟
4、采用CAN總線通信，確保系統的安全性和抗干擾能力
5、NPN、PNP一體化輸出，接線靈活，方便現場應用
6、端蓋集成狀態指示，可遠距離清晰辨識光幕工作狀態
7、采用柔性線纜甩線輸出方式，節約安裝空間

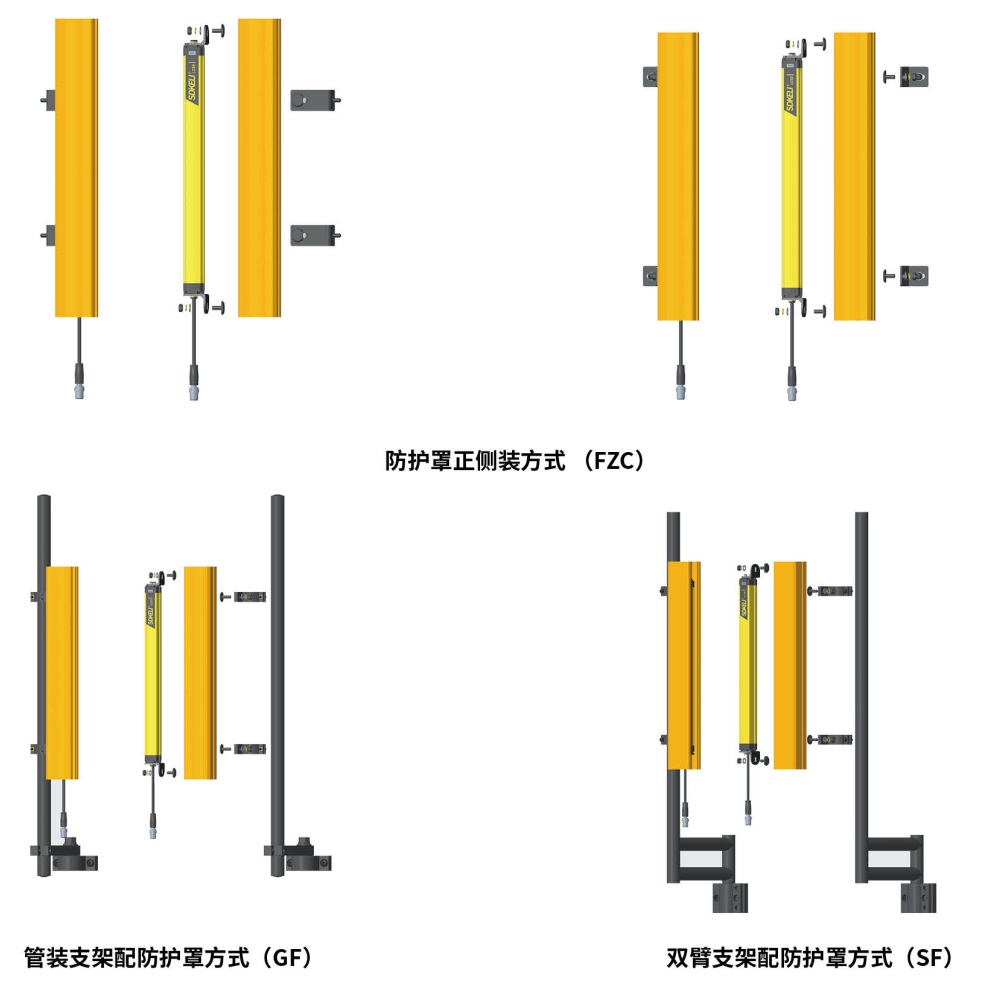

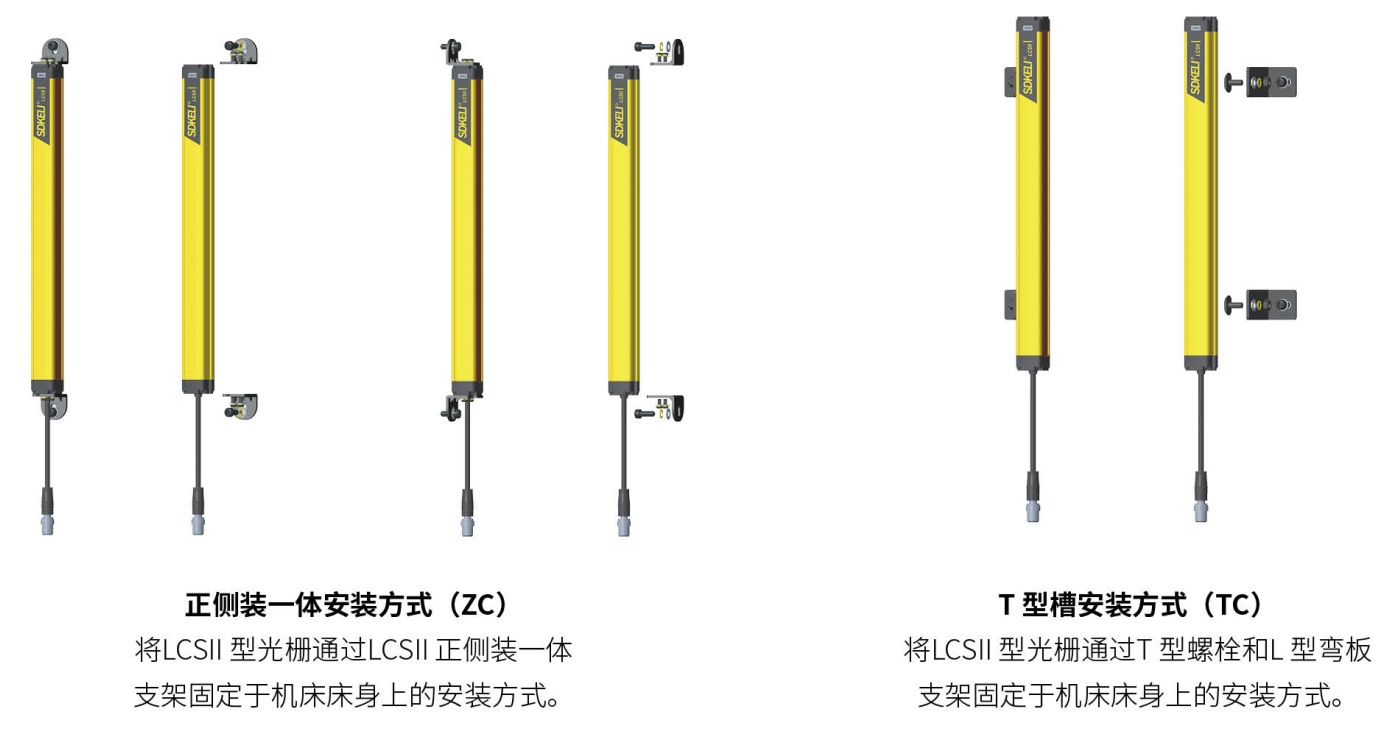

8、體積小巧，結構精美，安裝靈活（正裝、側裝、T型槽安裝方式）
產品組成

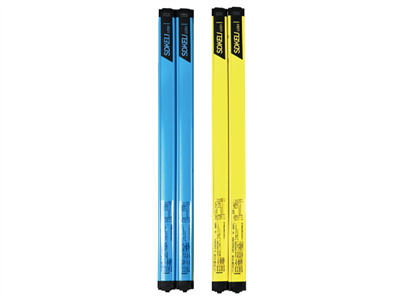

由發光器、受光器、傳輸線組成

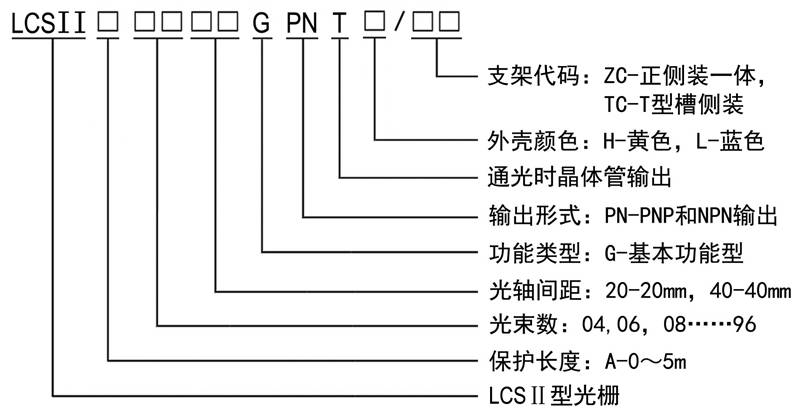

規格型號

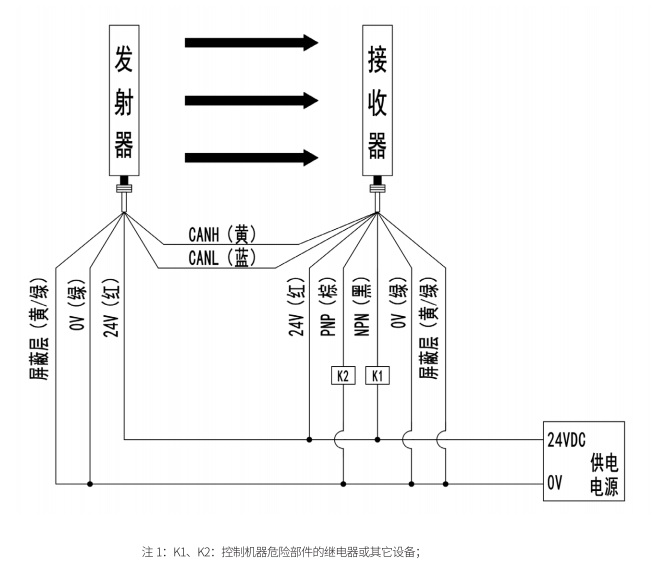

典型接線圖
| 光學特性 | ||||
|---|---|---|---|---|
| 檢測光源 | 紅外LED（中心波長850nm） | |||
| 檢測高度 | 20間距;20×（光束數-1） 單位:mm | |||
| 40間距；40×（光束數-1）+20 單位:mm | ||||
| EAA | <5° | |||
| 光軸間距 | 20mm | 40mm | ||
| 檢測精度 | 30mm | 50mm | ||
| 光束數 | 8、12、16...96 | 4、6、8...48 | ||
| 檢測距離 | 0~5m | |||
| 環境特性 | ||||
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） | ||
| 存儲 | -40℃~70℃ | |||
| 環境濕度 | 工作 | 35％RH~85％RH | ||
| 存儲 | 35％RH~95％RH | |||
| 抗光干擾 | 白熾光源 | 10000Lux | ||
| EMC | 滿足Type4光幕標準 | |||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | |||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | |||
| 防護等級 | IP54 | |||
| 外形尺寸 | 26.5×30×Jmm(J為發光器/受光器長度) | |||
| 電氣特性 | ||||
| 電源電壓 | DC24V±10％ | |||
| 消耗電流 | 發光器 | ≤30mA | ||
| 受光器 | ≤80mA（空載） | |||
| 響應時間 | 8.4~84ms(隨保護高度遞增，響應時間增加) | |||
| 輸出特性 | NPN輸出 | NPN晶體管輸出；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≤2V。遮光時晶體管OFF，輸出電壓≥VCC-2V | ||
| PNP輸出 | PNP晶體管輸出；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≥VCC-2V。遮光時晶體管OFF，輸出電壓≤2V | |||
單位：mm
| 光軸間距20 | 光軸間距40 | ||||
|---|---|---|---|---|---|
| 檢測精度30 | 檢測精度50 | ||||
| 光束數 | 規格型號 | 保護高度H | 光束數 | 規格型號 | 保護高度H |
| 8 | LCSIIA0820GPNT | 140 | 4 | LCSIIA0440GPNT | 140 |
| 12 | LCSIIA1220GPNT | 220 | 6 | LCSIIA0640GPNT | 220 |
| 16 | LCSIIA1620GPNT | 300 | 8 | LCSIIA0840GPNT | 300 |
| 20 | LCSIIA2020GPNT | 380 | 10 | LCSIIA1040GPNT | 380 |
| 24 | LCSIIA2420GPNT | 460 | 12 | LCSIIA1240GPNT | 460 |
| 28 | LCSIIA2820GPNT | 540 | 14 | LCSIIA1440GPNT | 540 |
| 32 | LCSIIA3220GPNT | 620 | 16 | LCSIIA1640GPNT | 620 |
| 36 | LCSIIA3620GPNT | 700 | 18 | LCSIIA1840GPNT | 700 |
| 40 | LCSIIA4020GPNT | 780 | 20 | LCSIIA2040GPNT | 780 |
| 44 | LCSIIA4420GPNT | 860 | 22 | LCSIIA2240GPNT | 860 |
| 48 | LCSIIA4820GPNT | 940 | 24 | LCSIIA2440GPNT | 940 |
| 52 | LCSIIA5220GPNT | 1020 | 26 | LCSIIA2640GPNT | 1020 |
| 56 | LCSIIA5620GPNT | 1100 | 28 | LCSIIA2840GPNT | 1100 |
| 60 | LCSIIA6020GPNT | 1180 | 30 | LCSIIA3040GPNT | 1180 |
| 64 | LCSIIA6420GPNT | 1260 | 32 | LCSIIA3240GPNT | 1260 |
| 68 | LCSIIA6820GPNT | 1340 | 34 | LCSIIA3440GPNT | 1340 |
| 72 | LCSIIA7220GPNT | 1420 | 36 | LCSIIA3640GPNT | 1420 |
| 76 | LCSIIA7620GPNT | 1500 | 38 | LCSIIA3840GPNT | 1500 |
| 80 | LCSIIA8020GPNT | 1580 | 40 | LCSIIA4040GPNT | 1580 |
| 84 | LCSIIA8420GPNT | 1660 | 42 | LCSIIA4240GPNT | 1660 |
| 88 | LCSIIA8820GPNT | 1740 | 44 | LCSIIA4440GPNT | 1740 |
| 92 | LCSIIA9220GPNT | 1820 | 46 | LCSIIA4640GPNT | 1820 |
| 96 | LCSIIA9620GPNT | 1900 | 48 | LCSIIA4840GPNT | 1900 |

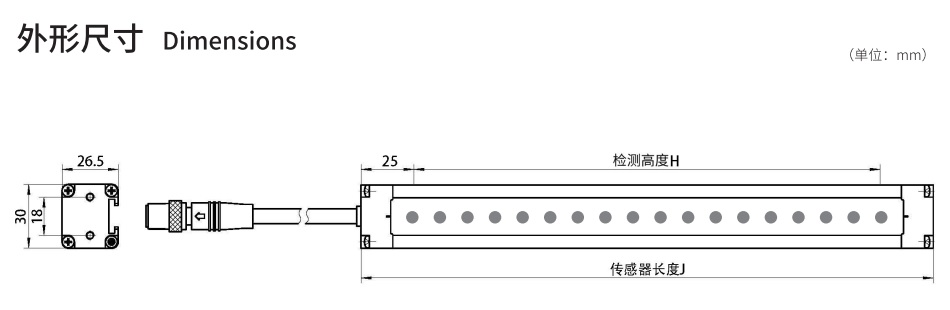

H表示保護高度、J表示發/受光器長度（單位：mm）
| 光軸間距20 | 光軸間距40 | ||||
|---|---|---|---|---|---|
| 檢測精度30 | 檢測精度50 | ||||
| 光束數 | H | J | 光束數 | H | J |
| 8 | 140 | 190 | 4 | 140 | 190 |
| 12 | 220 | 270 | 6 | 220 | 270 |
| 16 | 300 | 350 | 8 | 300 | 350 |
| 20 | 380 | 430 | 10 | 380 | 430 |
| 24 | 460 | 510 | 12 | 460 | 510 |
| 28 | 540 | 590 | 14 | 540 | 590 |
| 32 | 620 | 670 | 16 | 620 | 670 |
| 36 | 700 | 750 | 18 | 700 | 750 |
| 40 | 780 | 830 | 20 | 780 | 830 |
| 44 | 860 | 910 | 22 | 860 | 910 |
| 48 | 940 | 990 | 24 | 940 | 990 |
| 52 | 1020 | 1070 | 26 | 1020 | 1070 |
| 56 | 1100 | 1150 | 28 | 1100 | 1150 |
| 60 | 1180 | 1230 | 30 | 1180 | 1230 |
| 64 | 1260 | 1310 | 32 | 1260 | 1310 |
| 68 | 1340 | 1390 | 34 | 1340 | 1390 |
| 72 | 1420 | 1470 | 36 | 1420 | 1470 |
| 76 | 1500 | 1550 | 38 | 1500 | 1550 |
| 80 | 1580 | 1630 | 40 | 1580 | 1630 |
| 84 | 1660 | 1710 | 42 | 1660 | 1710 |
| 88 | 1740 | 1790 | 44 | 1740 | 1790 |
| 92 | 1820 | 1870 | 46 | 1820 | 1870 |
| 96 | 1900 | 1950 | 48 | 1900 | 1950 |
 |
 |
