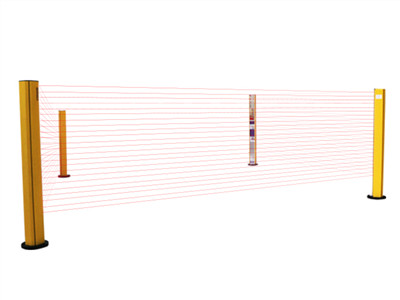

產品特點
1、檢測距離長，可實現單防區、兩防區、三防區和四防區多種昂防護2、單防區域保護距離：A系列-20米，B系列-40米
3、可提供4面區域保護，簡化布線，節約成本
4、抗電磁干擾、光干擾能力強

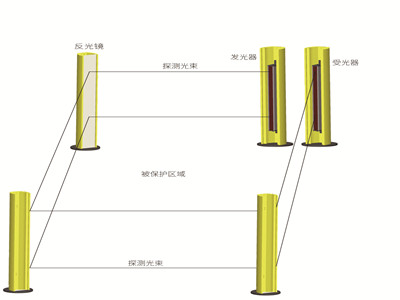

產品組成
由發光器、受光器、反光鏡以及傳輸線組成

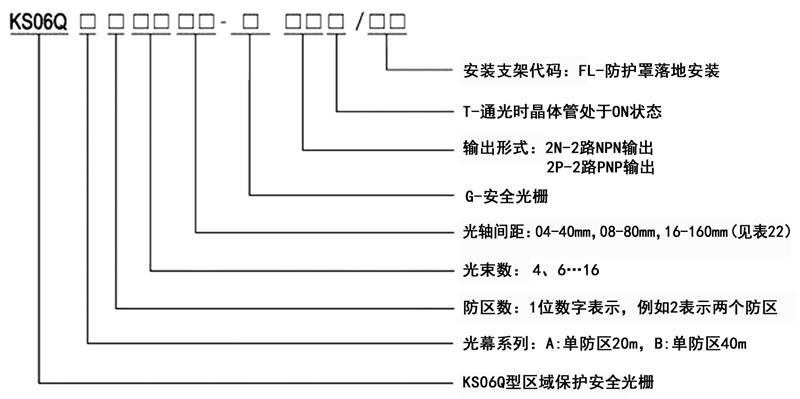

整機規格型號

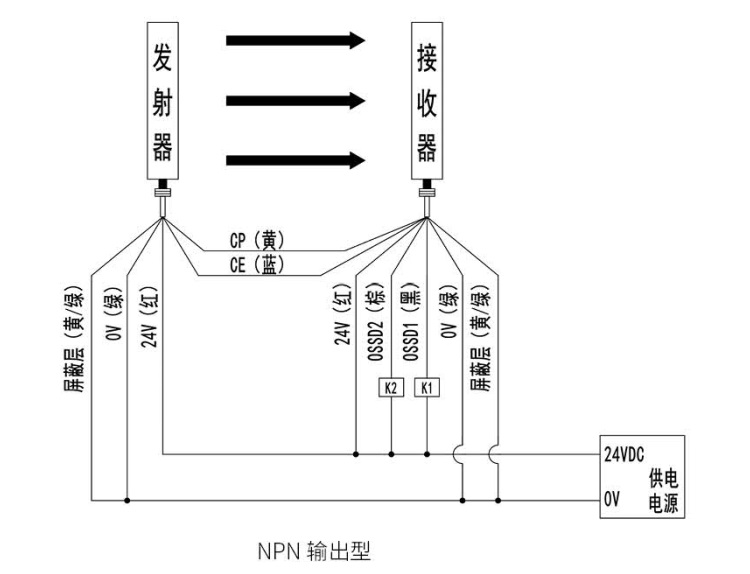

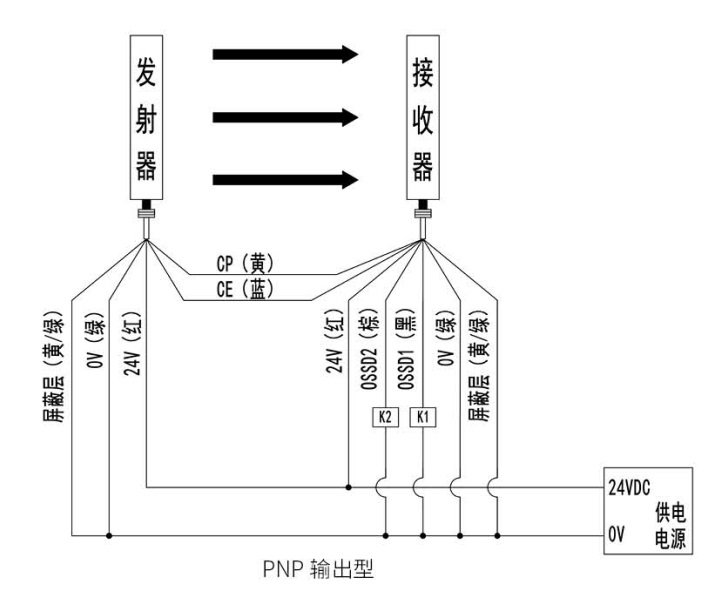

典型接線圖
 |
|---|
 |
| 備注：K1、K2：控制機器危險部件的繼電器或其他設備 |
| 安全等級 | Type4(gb/T19436;IEC 61496) | ||||
|---|---|---|---|---|---|
| 執行標準 | GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC61496-2 | ||||
| 光學特性 | |||||
| 光幕系列 | KS06QA、KS06QB | ||||
| 檢測高度 | 光軸間距×（光束數-1） | ||||
| EAA | <5° | ||||
| 光軸間距 | 40mm | 80mm | 160mm | 320mm | |
| 光束數 | 4、6、8...16 | 4、6、8...16 | 4、5、6、7、8 | 3、4、5 | |
| 保護范圍 | KS06QA：?jiǎn)畏绤^(qū)：20m; 兩防區：14m; 三防區：10m; 四防區：8m; KS06QB: 單防區：40m; 兩防區：30m; 三防區：20m；四防區：16m | ||||
| 環境特性 | |||||
| 環境溫度 | 工作 | -10℃~55℃(無結霜及凝霧) | |||
| 存儲 | -40℃~70℃ | ||||
| 環境濕度 | 工作 | 35％RH~85％RH | |||
| 存儲 | 35％RH~95％RH | ||||
| 抗光干擾 | 白熾光源 | 3000Lux | |||
| 熒光光源 | 3000Lux | ||||
| 太陽光源 | 10000Lux | ||||
| EMC | EMS | 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求 | |||
| EMI | 符合EN61326-1和EN55011中對工業現場的電磁輻射要求 | ||||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | ||||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | ||||
| 防護等級 | IP65 | ||||
| 電氣特性 | |||||
| 電源電壓 | DC24V±10％ | ||||
| 消耗電流 | 發射器 | 最大300mA | |||
| 接收器 | 最大100mA(無負載) | ||||
| 響應時間 | ≤20ms | ||||
| 輸出特性 | NPN輸出 | NPN晶體管輸出×2(通光時ON)、負載電流300mA以下，殘留電壓3V以下（排除導線延長的影響） | |||
| PNP輸出 | PNP晶體管輸出×2(通光時ON)、負載電流300mA以下，殘留電壓3V以下（排除導線延長的影響） | ||||
| 配套控制器 | 不配控制器；可配置CSRMB模塊，輸出繼電器無源觸點信號 | ||||
| 光束數 | KS06QA系列/KS06QB系列 | |||||||
|---|---|---|---|---|---|---|---|---|
| 光軸間距40 | 光軸間距80 | 光軸間距160 | 光軸間距320 | |||||
| 規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | |
| 3 | KS06Q*0332G2#T | 640 | ||||||
| 4 | KS06Q*0404G2#T | 120 | KS06Q*0408G2#T | 240 | KS06Q*0416G2#T | 480 | KS06Q*0432G2#T | 960 |
| 5 | KS06Q*0516G2#T | 640 | KS06Q*0532G2#T | 1280 | ||||
| 6 | KS06Q*0604G2#T | 200 | KS06Q*0608G2#T | 400 | KS06Q*0616G2#T | 800 | ||
| 7 | KS06Q*0716G2#T | 960 | ||||||
| 8 | KS06Q*0804G2#T | 280 | KS06Q*0808G2#T | 560 | KS06Q*0816G2#T | 1120 | ||
| 10 | KS06Q*1004G2#T | 360 | KS06Q*1008G2#T | 720 | ||||
| 12 | KS06Q*1204G2#T | 440 | KS06Q*1208G2#T | 880 | ||||
| 14 | KS06Q*1404G2#T | 520 | KS06Q*1408G2#T | 1040 | ||||
| 16 | KS06Q*1604G2#T | 600 | KS06Q*1608G2#T | 1200 | ||||
| 注：規格型號中*表示光幕系列和防區數，具體見整機規格型號。#表示輸出形式，P表示PNP輸出，N表示NPN輸出。(單位mm) | ||||||||
H表示保護高度，J表示發光器、受光器長度，L表示落地防護罩長度（單位：mm）
| 光束數 | KS06QA系列/KS06QB系列 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 光軸間距40 | 光軸間距80 | 光軸間距160 | 光軸間距320 | |||||||||
| H | J | L | H | J | L | H | J | L | H | J | L | |
| 3 | 640 | 799 | 960 | |||||||||
| 4 | 120 | 239 | 400 | 240 | 399 | 560 | 480 | 639 | 800 | 960 | 1119 | 1280 |
| 5 | 640 | 799 | 960 | 1280 | 1439 | 1600 | ||||||
| 6 | 200 | 319 | 480 | 400 | 559 | 720 | 800 | 959 | 1120 | |||
| 7 | 960 | 1199 | 1280 | |||||||||
| 8 | 280 | 399 | 560 | 560 | 719 | 880 | 1120 | 1279 | 1440 | |||
| 10 | 360 | 479 | 640 | 720 | 879 | 1040 | ||||||
| 12 | 440 | 559 | 720 | 880 | 1039 | 1200 | ||||||
| 14 | 520 | 639 | 800 | 1040 | 1199 | 1360 | ||||||
| 16 | 600 | 719 | 880 | 1200 | 1359 | 1520 | ||||||
| KS06T型區域光電保護裝置光軸間距最小200mm，可依次增加50mm，同時提供2-8個探測光束 | ||||||||||||
 |
